Bộ kit hiệu chuẩn VNA Y606FS (26.5 GHz)

Giới thiệu bộ kit hiệu chuẩn VNA Siglent Y606FS

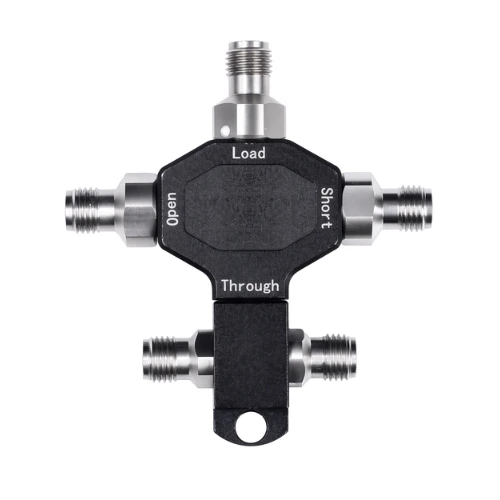

Siglent Y606FS là bộ kit chuẩn OSLT (Open – Short – Load – Through) tích hợp, sử dụng đầu nối 3.5 mm cái, hoạt động trong dải tần từ DC đến 26.5 GHz với trở kháng chuẩn 50 Ω. Đây là phụ kiện thiết yếu dùng để hiệu chỉnh máy phân tích mạng vector (VNA), giúp loại bỏ sai số hệ thống phát sinh từ cáp nối và đầu nối trong quá trình đo.

Máy phân tích mạng vector không đo trực tiếp thiết bị của bạn, mà đo toàn bộ đường truyền tín hiệu từ đầu thu của máy đến thiết bị cần kiểm tra, bao gồm cả cáp và các đầu nối trung gian. Quá trình chuẩn hóa  chính là bước loại bỏ các sai số này. Bằng cách đo các chuẩn tham chiếu có đặc tính đã biết chính xác, máy sẽ tính toán và bù trừ sai số trên đường truyền, đưa mặt phẳng tham chiếu từ bên trong thiết bị ra đến đầu cuối của cáp đo – nơi thiết bị cần đo thực sự bắt đầu.

Đặc điểm nổi bật của Siglent Y606FS

• Thiết kế tích hợp nguyên khối: Khác với các bộ kit rời truyền thống, Y606FS được thiết kế dạng thân liền, giúp giảm thiểu rủi ro thất lạc, chọn nhầm chuẩn hoặc lắp sai trong quá trình hiệu chỉnh – đặc biệt hữu ích với các bàn đo thực hiện calibration thường xuyên.
• Tương thích hoàn toàn với F606FS: Theo công bố của Siglent, Y606FS sử dụng cùng linh kiện và thông số kỹ thuật với F606FS, chỉ khác về hình thức đóng gói (tích hợp thay vì rời).
• Độ chính xác cao trong dải tần rộng: Hỗ trợ hiệu chỉnh từ DC đến 26.5 GHz, phù hợp với các ứng dụng đo tần số cao.
• Chuẩn đầu nối phổ biến: Sử dụng đầu nối 3.5 mm cái (female), tương thích với nhiều dòng máy phân tích mạng vector của Siglent có cổng đo dạng đực (male).
• Ứng dụng đa dạng: Phù hợp để hiệu chỉnh các model SNA5022A, SNA5032A và dòng SNA6000A sử dụng đầu nối 3.5 mm NMD.

Lưu ý: Các thông số về hiệu năng chi tiết như độ định hướng (directivity) hoặc độ khớp tải (load match) không được Siglent công bố công khai cho từng bộ kit. Nếu ứng dụng của bạn yêu cầu các thông số này, vui lòng liên hệ để được hỗ trợ tra cứu.
