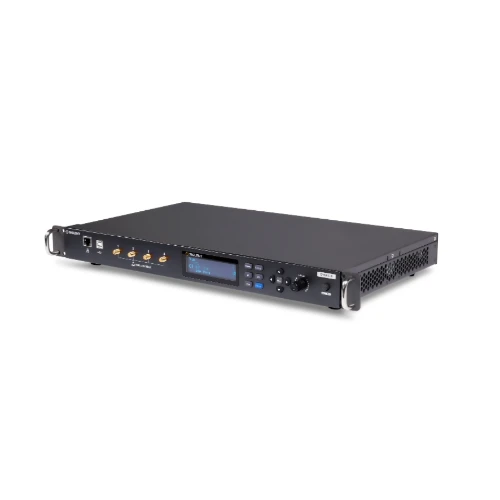

Thiết bị chia tín hiệu đồng bộ 64 kênh SYN64-R

Mô tả thiết bị chia tín hiệu đồng bộ 64 kênh SYN64-R

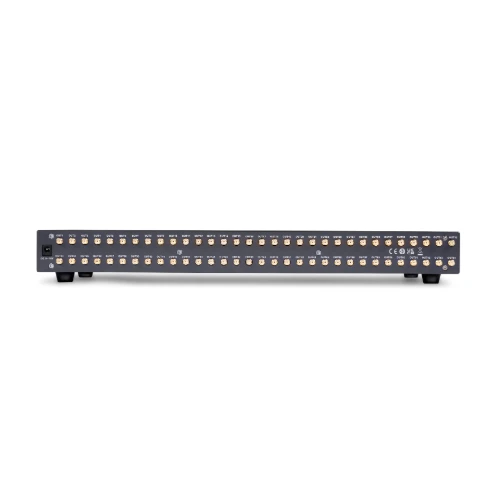

Bộ phân phối đồng bộ SYN64-R là bộ khuếch đại tín hiệu số tốc độ cao với tỷ lệ 1:64. Thiết bị chia tín hiệu ngõ vào thành 64 ngõ ra với jitter thấp và skew thấp. Ngõ vào có cả hai chế độ ghép nối DC và AC, cùng mức trigger có thể điều chỉnh.

Ứng dụng của bộ chia tín hiệu SYN64-R

Hệ thống thu thập dữ liệu tốc độ cao nhiều kênh

Nhãn trong sơ đồ: Host (máy tính chủ), Network Switch (switch mạng), SYN64, Oscilloscope (máy hiện sóng), Sync (tín hiệu đồng bộ ngõ vào). Khung “Sơ đồ kết nối” gồm: kết nối LAN, tín hiệu đồng bộ, ngõ vào 10 MHz (tùy chọn), ngõ ra 10 MHz (tùy chọn).

• Nhiều thiết bị được kết hợp để tạo thành hệ thống thu thập dữ liệu tốc độ cao với tối đa 512 kênh, được kích hoạt bằng tín hiệu đồng bộ có skew thấp từ SYN64-R.
• Máy chủ có thể truy cập từng thiết bị qua mạng LAN 1000M. Thiết bị cung cấp bộ lệnh SCPI đầy đủ cùng trình điều khiển LabVIEW và IVI để thu thập dữ liệu dễ dàng. Cổng LAN tuân thủ chuẩn LXI.
• Xung nhịp lấy mẫu được đồng bộ giữa tất cả thiết bị trong hệ thống đo bằng cách nối tầng các ngõ vào 10 MHz và ngõ ra 10 MHz theo kiểu chuỗi (daisy chain).

Hướng dẫn an toàn khi sử dụng SYN64-R

Phần này chứa các thông tin và cảnh báo thiết yếu phải tuân thủ khi vận hành SYN64-R trong các điều kiện an toàn tương ứng. Ngoài các biện pháp phòng ngừa nêu trong phần này, bạn còn phải tuân theo các quy trình an toàn đã được công nhận.

• Chỉ dùng trong nhà.
• Giữ bề mặt sản phẩm sạch và khô.
• Không vận hành trong môi trường ẩm ướt.
• Không vận hành trong môi trường có nguy cơ cháy nổ.
• Các thao tác bảo trì chỉ được thực hiện bởi kỹ thuật viên có chuyên môn.
• Đảm bảo nối dây tín hiệu đúng cách, giữ cho đất tín hiệu có cùng điện thế với điện áp đất. Không nối dây đất với nguồn điện áp cao. Khi kiểm tra, tránh chạm vào các tiếp điểm và linh kiện hở.
• Nếu nghi ngờ sản phẩm hỏng, hãy ngừng sử dụng. Trong trường hợp nghi ngờ sản phẩm bị hư hại, hãy nhờ nhân viên dịch vụ có chuyên môn kiểm tra.
